[D3 06 4.2TDI ] Wyjście AV MMI 2G HIGH
Autor Wiadomość
dice111
Master MOD



Rocznik: 1996
Silnik cm3: 4.2
Skrzynia: Manual
Zasilanie: PB
Imię: AHC
Jeżdzę: S8 D2 MTM
Pomógł: 201 razy
Dołączył: 16 Maj 2009
Posty: 4487
Skąd: Těšin

Wysłany: 2018-04-03, 17:39

To słabo szukałeś, wpisz w wyszukiwarkę "AMI" i znajdziesz OE rozwiązania i inne tańsze lub droższe alternatywy.
_________________
Sex, drugs and ROTFL & LOL...


Daniel Forum Audi A8

Rocznik: 2003
Silnik cm3: 4.2Q
Skrzynia: Tip.Sport F1
Zasilanie: PB
Imię: Daniel
Jeżdzę: A8 D3
Wiek: 42
Dołączył: 15 Maj 2009
Posty: 5914
Skąd: WBR
Kliknij tutaj ----------->
lukaszole
Użytkownik


Rocznik: 2004
Silnik cm3: 4.0
Skrzynia: Tiptronic
Zasilanie: ON
Imię: Łukasz
Jeżdzę: A8 D3
Dołączył: 11 Lis 2013
Posty: 24
Skąd: Radomsko
Wysłany: 2018-04-03, 19:10

montaż AMI to wydatek łącznie ok 700 - 1000zł. Nie da rady w tańszy sposób wpiąć się pod coś aby móc się podłączyć AUX'em? Przecież A8 ma dwa wyjścia AV, podobno aby je uruchomić trzeba wpiąć się pod tuner kabelkami RCA za ok. 20zł (w ASO 120zł) i wtedy pod RCA może dałoby radę podpiąć przejściówke RCA/JACK ? Wtedy koszt by był minimalny i wszystko zrobione oryginalnie. Próbował ktoś?


drago_o
Moje A8



Rocznik: 2004
Silnik cm3: 3936
Skrzynia: Tiptronic
Zasilanie: ON
Imię: Karol
Jeżdzę: A8 D3
Pomógł: 173 razy
Wiek: 29
Dołączył: 17 Gru 2013
Posty: 6902
Skąd: Częstochowa
Wysłany: 2018-04-03, 19:44

Wystarczy wyszukać...

np.
https://www.a8team.pl/d3-...dia-vt12092.htm
_________________
Fotosesja mojej pięknej zaraz po sprowadzeniu:
http://www.fotosik.pl/u/dragonek1990/album/1562323
Chomik pełen informacji, instrukcji (EN/PL):
http://chomikuj.pl/drago_o/VAG


Daniel Forum Audi A8

Rocznik: 2003
Silnik cm3: 4.2Q
Skrzynia: Tip.Sport F1
Zasilanie: PB
Imię: Daniel
Jeżdzę: A8 D3
Wiek: 42
Dołączył: 15 Maj 2009
Posty: 5914
Skąd: WBR
Kliknij tutaj ----------->
psg
Moje A8



Rocznik: 2008
Silnik cm3: 4.2
Skrzynia: Tip. 6HP26
Zasilanie: ON
Imię: Marcin
Jeżdzę: A8 D3 BVN
Dołączył: 11 Sie 2011
Posty: 217
Skąd: Olsztyn
Wysłany: 2019-01-27, 22:41

Nenesz napisał/a:

Dzisiaj doszły 2 komplety :-)

Nenesz daj jakieś zdjęcia jak podlaczyles przewody.
https://www.tme.eu/pl/det...-aux/4carmedia/

Z opisu kolegi wynika ze hybrydowy tuner ma tylko jedno wejście av mimo ze są dwa wejścia av w menu MMI?

Kod:

Info ze strony audiworld:

Manual Video- In Adapter A6 4F, A8 4E, Q7 4L
Please disconnect the battery before starting installation.
The TV receiver has to be removed of the left hand side of the trunk (Q7 right hand side). Remove the 20-
pole red connector. Remove the red housing and put the single looms of the adapter into the black
connector as follows:
PIN-configuration [color=red]analog TV[/color]
PIN 09 Shield Audio left/right PIN 15 Shield Audio left/right 2
PIN 10 Audio signal white, left PIN 16 Audio signal white, left 2
PIN 11 Audio signal red, right PIN 17 Audio signal red, right 2
PIN 12 Video signal gelb PIN 18 Video signal 2
PIN 13 - Video/ Shield PIN 19 Video/ Shield

Video output (only for Hybrid-Tuner) to jest pinout dla hybrydy czyli tylko jedno AV ?:

PIN 4 Video Shield
PIN 5 Video signal
PIN 6 Audio Shield
PIN 7 Audio left
PIN 8 Audio right


Ale chyba cos pomieszalem z tymi wejsciami. Raczej oba tunery i analog i hybrid maja ten sam pinout dla av1 i av2 tylko w hybrydowym od razu pod av1 podpięty jest cyfrowy tunerTV wiec używamy dla nowego urządzenia wejścia av2,
można tez odpiąć ten tuner z av1 bo i tak mamy tylko dźwięk a obrazu już nie z uwagi na inny dvb-t w Polsce (mpeg4 dla obrazu a 2 jak było u helmutow)

Poprawcie mnie koledzy jak jest z tym pinoutem dla mojego hybrydowego.

Tez mam u siebie hybrydowy tv i chciałbym podłączyć mirabox 5G wifi pod wejście av1 a pod av2 może cos innego.
A pod to wyście AV to można np podłączyć w zaglowkach ekrany chyba.
_________________



mamba
Użytkownik


Rocznik: 2008
Silnik cm3: 3.0
Skrzynia: Tiptronic
Zasilanie: ON
Imię: Wojtek
Jeżdzę: A8 D3
Pomógł: 1 raz
Dołączył: 20 Paź 2013
Posty: 27
Skąd: Koszalin
Wysłany: 2019-02-07, 21:23

psg, w hybrydowym podłącz jako AV2

[PIN 15 – Shield Audio left/right 2]
[PIN 16 – Audio signal white, left 2]
[PIN 17 – Audio signal red, right 2]
[PIN 18 – Video signal 2]
[PIN 19 – Video/ Shield]

[ Dodano: 2019-02-08, 19:48 ]
psg,
dziś sprawdziłem i pod AV1 na hybrydzie również działa

[PIN 09 – Shield Audio left/right]
[PIN 10 – Audio signal white, left]
[PIN 11 – Audio signal red, right]
[PIN 12 – Video signal gelb]
[PIN 13 - Video/ Shield]


opicasso
Moje A8


Rocznik: 2011
Silnik cm3: 3.0
Skrzynia: Tiptronic+F1
Zasilanie: ON
Imię: Miłosz
Jeżdzę: A8 D4,D3
Pomógł: 4 razy
Dołączył: 13 Gru 2012
Posty: 89
Skąd: ONY
Wysłany: 2019-02-09, 13:53

Jesli wepne te kabelki za 20zł pod av1, a pod to jakas przejsciowke chinch-->AUX to bedzie dzialac odrazu czy trzeba cos kodowac?


Daniel Forum Audi A8

Rocznik: 2003
Silnik cm3: 4.2Q
Skrzynia: Tip.Sport F1
Zasilanie: PB
Imię: Daniel
Jeżdzę: A8 D3
Wiek: 42
Dołączył: 15 Maj 2009
Posty: 5914
Skąd: WBR
Kliknij tutaj ----------->
mamba
Użytkownik


Rocznik: 2008
Silnik cm3: 3.0
Skrzynia: Tiptronic
Zasilanie: ON
Imię: Wojtek
Jeżdzę: A8 D3
Pomógł: 1 raz
Dołączył: 20 Paź 2013
Posty: 27
Skąd: Koszalin
Wysłany: 2019-02-10, 17:23

opicasso napisał/a:
Jesli wepne te kabelki za 20zł pod av1, a pod to jakas przejsciowke chinch-->AUX to bedzie dzialac odrazu czy trzeba cos kodowac?


nie trzeba kodować


daniel11
Użytkownik


Rocznik: 2009
Silnik cm3: 4.2
Skrzynia: tiptronic
Zasilanie: ON
Imię: daniel
Jeżdzę: A8 D3
Wiek: 41
Dołączył: 02 Kwi 2018
Posty: 6
Skąd: google
Wysłany: 2019-02-15, 18:19

Witam wszystkich od paru dni mecze sie z podpięciem zewnętrznego źrudła pod wejście av, nie moge ogarnąć podpiecia wizji, głos jest lecz na wyświetlaczu mmi nie ma obrazu. CO może byc powodem, może rozdzielczość wyświetlania, a może jakieś ustawienia w zielony menu. Prosze o jakąś podpowiedz
Pozdrawiam


drago_o
Moje A8



Rocznik: 2004
Silnik cm3: 3936
Skrzynia: Tiptronic
Zasilanie: ON
Imię: Karol
Jeżdzę: A8 D3
Pomógł: 173 razy
Wiek: 29
Dołączył: 17 Gru 2013
Posty: 6902
Skąd: Częstochowa
Wysłany: 2019-02-16, 10:41

Rozdzielczość w tunerze jest stała, w tym dokładanym musisz ją dostosować ale to i tak nie spowoduje braku obrazu tylko deformację lub ucięcie kawałka. Istotne może być to czy ustawisz rozdzielczość z literą s lub p. Chyba w jednym z tych trybów obraz się nie wyświetla w mmi jesli dobrze pamiętam. Piny dobrze podłączone?
_________________
Fotosesja mojej pięknej zaraz po sprowadzeniu:
http://www.fotosik.pl/u/dragonek1990/album/1562323
Chomik pełen informacji, instrukcji (EN/PL):
http://chomikuj.pl/drago_o/VAG


Daniel Forum Audi A8

Rocznik: 2003
Silnik cm3: 4.2Q
Skrzynia: Tip.Sport F1
Zasilanie: PB
Imię: Daniel
Jeżdzę: A8 D3
Wiek: 42
Dołączył: 15 Maj 2009
Posty: 5914
Skąd: WBR
Kliknij tutaj ----------->
daniel11
Użytkownik


Rocznik: 2009
Silnik cm3: 4.2
Skrzynia: tiptronic
Zasilanie: ON
Imię: daniel
Jeżdzę: A8 D3
Wiek: 41
Dołączył: 02 Kwi 2018
Posty: 6
Skąd: google
Wysłany: 2019-02-16, 17:57

Witam ponownie, problem rozwiązany, przestawiłem w ustawieniach mmi z PAL na NTSC, wszystko śmiga aż miło.
Pozdrawiam wszystkich


psg
Moje A8



Rocznik: 2008
Silnik cm3: 4.2
Skrzynia: Tip. 6HP26
Zasilanie: ON
Imię: Marcin
Jeżdzę: A8 D3 BVN
Dołączył: 11 Sie 2011
Posty: 217
Skąd: Olsztyn
Wysłany: 2019-02-17, 22:51

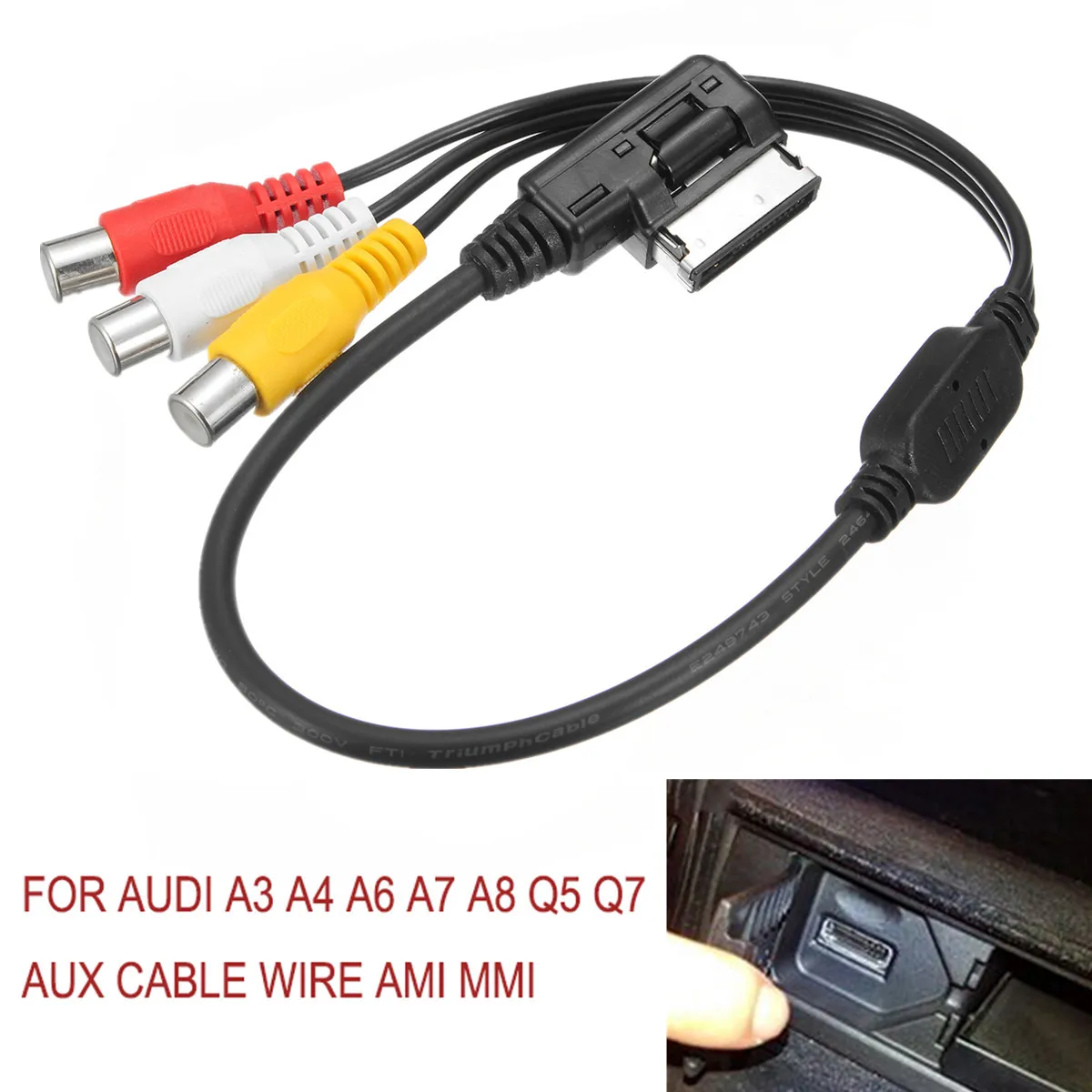

Czy ktoś próbował podłączyć taki kabel AMI 3Rca jak ten:
Link


czy to może tez działać i glos i obraz czy ty tylko np od mmi 3g?
_________________



Joey
Moje A8


Rocznik: 2005
Silnik cm3: 3000
Skrzynia: Tiptronic
Zasilanie: ON
Imię: Maciej
Jeżdzę: D3,D4
Pomógł: 1 raz
Dołączył: 12 Lut 2019
Posty: 59
Skąd: Wrocław
Wysłany: 2019-02-18, 17:50

ma ktos moze zdjecie jak to powinno byc wpiete https://www.tme.eu/pl/det...-aux/4carmedia/ ??


Daniel Forum Audi A8

Rocznik: 2003
Silnik cm3: 4.2Q
Skrzynia: Tip.Sport F1
Zasilanie: PB
Imię: Daniel
Jeżdzę: A8 D3
Wiek: 42
Dołączył: 15 Maj 2009
Posty: 5914
Skąd: WBR
Kliknij tutaj ----------->
drago_o
Moje A8



Rocznik: 2004
Silnik cm3: 3936
Skrzynia: Tiptronic
Zasilanie: ON
Imię: Karol
Jeżdzę: A8 D3
Pomógł: 173 razy
Wiek: 29
Dołączył: 17 Gru 2013
Posty: 6902
Skąd: Częstochowa
Wysłany: 2019-02-18, 21:44

Joey napisał/a:
ma ktos moze zdjecie jak to powinno byc wpiete https://www.tme.eu/pl/det...-aux/4carmedia/ ??

Kostka jest ponumerowana. Wepnij według tego co masz podane wyżej.
_________________
Fotosesja mojej pięknej zaraz po sprowadzeniu:
http://www.fotosik.pl/u/dragonek1990/album/1562323
Chomik pełen informacji, instrukcji (EN/PL):
http://chomikuj.pl/drago_o/VAG


Joey
Moje A8


Rocznik: 2005
Silnik cm3: 3000
Skrzynia: Tiptronic
Zasilanie: ON
Imię: Maciej
Jeżdzę: D3,D4
Pomógł: 1 raz
Dołączył: 12 Lut 2019
Posty: 59
Skąd: Wrocław
Wysłany: 2019-02-18, 22:40

A co wpiac pod te cinch zeby uzyskac jakies źródło dźwięku typu aux bluetooth czy cos? Mam dosc wypalania plytek😂

[ Dodano: 2019-02-18, 22:55 ]
W pin 10 podpiąć czarny kabelek, w pin 11 podpinamy czerwony kabelek a ten zielony w ktory pin?

[ Dodano: 2019-02-18, 22:56 ]
Aa i jak z jakoscia dzwieku?


drago_o
Moje A8



Rocznik: 2004
Silnik cm3: 3936
Skrzynia: Tiptronic
Zasilanie: ON
Imię: Karol
Jeżdzę: A8 D3
Pomógł: 173 razy
Wiek: 29
Dołączył: 17 Gru 2013
Posty: 6902
Skąd: Częstochowa
Wysłany: 2019-02-19, 08:00

Nie patrz na kolory z obrazka bo dostaniesz co innego :) Zamawiałem tam dwa takie zestawy i oba są inne niż na zdjęciu i między sobą również.

Tam gdzie będziesz miał 3 przewody razem spięte to cieńkie wpinasz na audio lewy i prawy (10,11)(16,17) a ten gruby na ekran(9)(15).
Tam gdzie będziesz miał dwa przewody spięte to cienki na sygnał video(12)(18) a gruby na ekran (13)(19)
[PIN 09 – Shield Audio left/right]
[PIN 10 – Audio signal white, left]
[PIN 11 – Audio signal red, right]
[PIN 12 – Video signal gelb]
[PIN 13 - Video/ Shield]

[PIN 15 – Shield Audio left/right 2]
[PIN 16 – Audio signal white, left 2]
[PIN 17 – Audio signal red, right 2]
[PIN 18 – Video signal 2]
[PIN 19 – Video/ Shield]

Podłączyć sobie możesz tam co Ci się chce. BT, Tuner, Aux, paystation, xbox, pc.

Jakość zależy od tego jak pookładasz przewody i jak zasilisz podłączone urządzenia.
